秋月で扱い始めた砲弾型LEDを使ってみた
ここのページでは、WS2811として記述されているものは、秋月さんから購入したこのLEDのことと思ってください。 |
■見た目は一緒 |

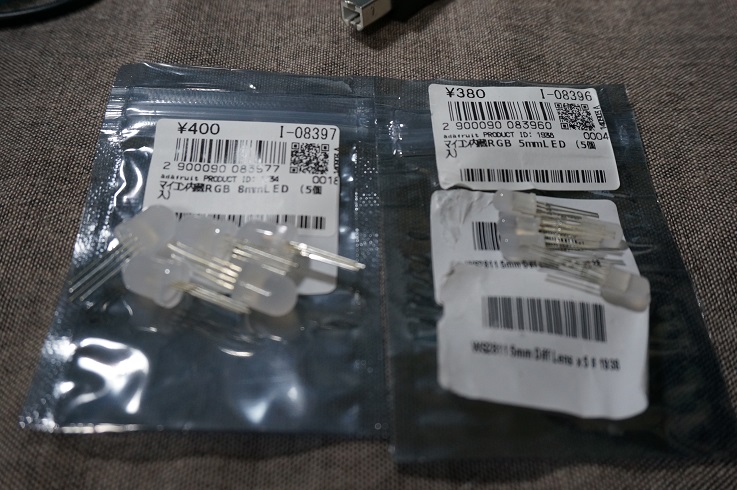

写真の左が、秋月通商で購入した8mmLEDで、右がSparkfunから入手したものです。
販売されているパッケージは異なりますが、見た目からは判別できません。
私もわからなくなるので、ペンでマーキングしておきました。
販売されているパッケージは異なりますが、見た目からは判別できません。
私もわからなくなるので、ペンでマーキングしておきました。
■データシート上はタイミングが異なる |
制御タイミングを提供されているデータシートで整理してみると、いつも微妙に違う。orz
今回購入したものは、WS2811のタイミングで制御するように記述されています。
そして、カッコ内の数値は数値を1/2とすることで「高速モード」で制御することができます。(と書いてあります。)
今回購入したものは、WS2811のタイミングで制御するように記述されています。
そして、カッコ内の数値は数値を1/2とすることで「高速モード」で制御することができます。(と書いてあります。)
■実際に動かしてみると・・・ |
上記写真は、手前が5mmで奧が8mmのLEDです。
結果を表にしてみました。
まず、SparkFunの砲弾型で試してみたときのタイミングで、WS2811(秋月から購入した8mmと5mm)を制御してみましたが、問題なく動作しました。さらに、WS2811のタイミングでも制御してみましたが、これも問題なし。
※5mmと8mmは大きさが異なるだけで、タイミングは同じなので表からは削除してます。
まず、SparkFunの砲弾型で試してみたときのタイミングで、WS2811(秋月から購入した8mmと5mm)を制御してみましたが、問題なく動作しました。さらに、WS2811のタイミングでも制御してみましたが、これも問題なし。
※5mmと8mmは大きさが異なるだけで、タイミングは同じなので表からは削除してます。
気になるのは、高速モードは表示できなかったこと。(謎)
■Sparkfunとadafruit(秋月購入)は多分同じ |
結果から推測すると、パッケージこそことなるが多分同じものと思われます。
それだと、Sparkfunの価格が$2.95なので少し割安なのかもしれませんね~。まあ、輸送費を考えると同じでしょうか。
それならば、スイッチサイエンスさんからお取り寄せした方が安いかもしれません。
■最後に |
頒布中のフルカラーLEDコントローラでは、残念ながら砲弾型をうまく動かせないんですね。orz 現在サポートしているプロトコル(タイミング)が、WS2812, WS2812Bの2種類だけなんですよ。
サポートプロトコルを増やしたいのですが、ROMサイズが足りない。うん・・・
やっぱり容量が大きい、LPC812で拡張版を作ろうか悩んでいます。
片側を潰せば可能だったりもしますが既存で利用している方もいるだろうし・・・(独り言です)
やっぱり容量が大きい、LPC812で拡張版を作ろうか悩んでいます。
片側を潰せば可能だったりもしますが既存で利用している方もいるだろうし・・・(独り言です)
