液晶の表示問題が解決しました。

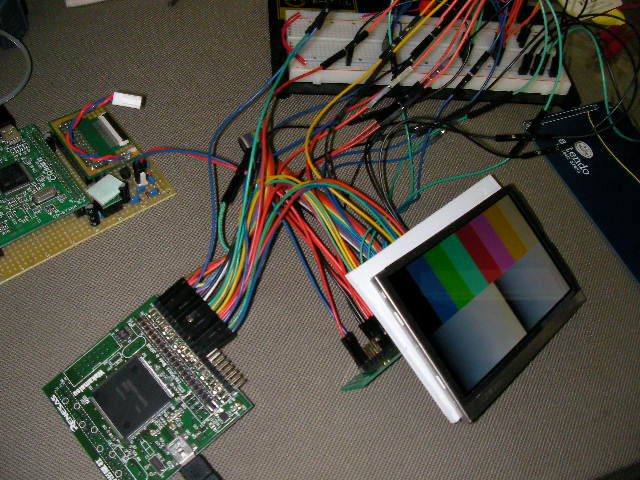

いろいろ問題を抱えていましたが、やっとまともなカラーバーをSH-2A基板で表示することができました。何がもんだいだったのか？もちろん複数の問題が絡み合っていました。

■結線上の問題
良くありがちなのが結線の問題で、16本も接続するので、上位下位のbit入れ違いや、エンディアンの間違いがありました。これは私の問題。

■マニュアルに無い使い方
これには参った。マニュアルを読みながら設定していたのが裏目に出た。
ポートG コントロールレジスタ７（PGCR7）にて、LCD_DATA0の機能を制御しますが、LCD_DATA0からデータが出力されません。マニュアルには、LCD_DATA0として利用する場合には、0x0001を指定することになっています。6月号のサンプルコードでは、0x5A01となっており、なんか変だな～とは思いながら、0x0001を設定していました。

ここは、理由は分かりませんが、0x5A01を設定しないと、LCD_DATA0がOpen状態となり、LCD映像がが乱れます。（マニュアルに従って設定していた方は注意しましょう。ってもうサンプルも提供されているみたいなので、自前で設定されている方はいないと思いますが・・・）

※2010/05/01訂正：マニュアルに注意書きがありました！
『【注】 PGCR7へ書き込む場合は、ビット15～8の値をH'5Aとして、16ビットまたは32ビットアクセスで書き込んでください。8ビットアクセスによる書き込みはできません。』だそうです。なんでこのレジスタだけ・・・。（地雷を踏みました。）

■DC-DCコンバーターの発熱

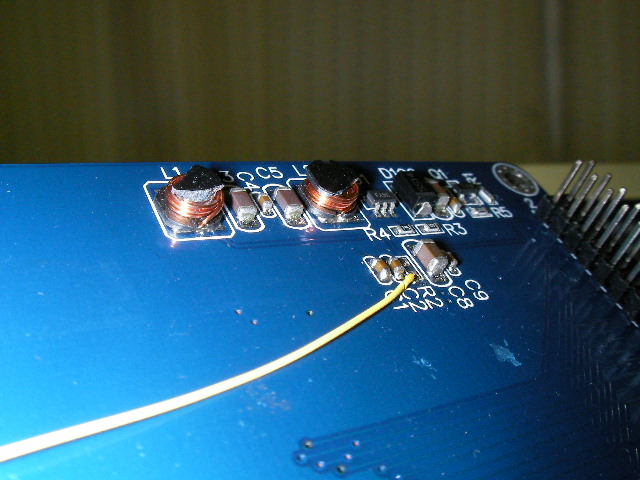

300円で購入したPSP-1000のキャリーボード(IFB-LQ043)ですが、DC-DCコンバータが結構発熱します。それが原因なのか分かりませんが、時間の経過と共に映像が揺れてきて、少し怖くなります。そこで、このコンバータの利用は止めます。V850や、SH2で利用したときの昇圧回路を利用することにします。ほとんど発熱もありませんし、実績があるので安心です。ただし、キャリーボードは、大きさと0.5mmピッチのコネクタは便利なので、昇圧回路だけ取り除いて使いたいと思っています。（ちなみに、300円のジャンク品なので文句は言えません。私の購入したものはコイルのガードが割れてたりします。）

■リンギングノイズ
LCD_CLKのリンギングが結構入る。これが原因で誤動作していたのかは分からないが、誤動作すると嫌なので、ノイズ対策を行うことにした。「リンギング」という言葉を初めてしりました。（お恥ずかしい。ソフトエンジニアなので・・・）どうやら、抵抗を直接かますと改善されるようです。いくつかの種類を試してみましたが、100Ωがよさそうなので入れました。赤色の線が改善されたクロックの波形です。
